注意：此插件为试用版，可支持试用3次，有问题联系qq:443012173 购买正版授权。

一款专门画柜子的插件,灵活度非常高,每块板都可编辑,脚本画图逻辑参考国内某拆单软件.

主要功能:

1.模块组

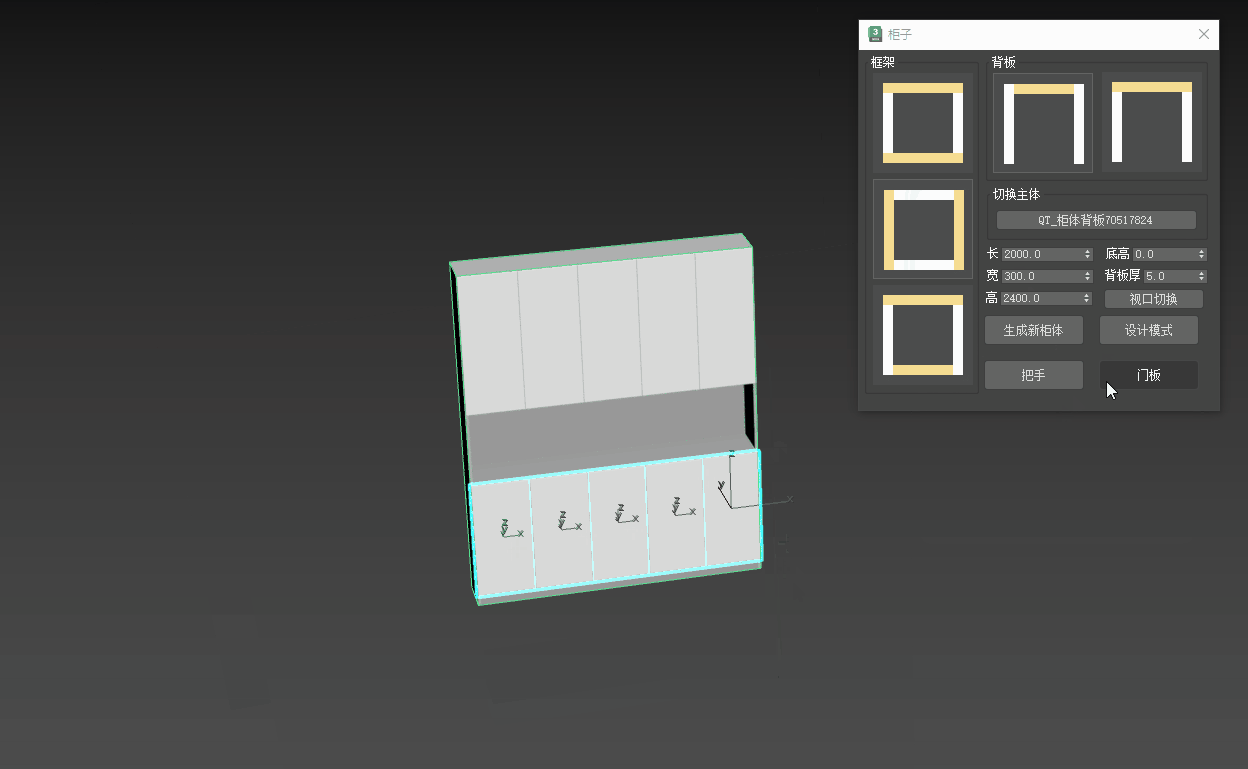

操作方法:设计模式下,按住ctrl键,然后鼠标点击柜子的背板,即可选择柜子的空间区域,弹出菜单后,选择想添加的模块即可.

包含以下模块:

(1).抽屉

(2).门板

(3).前挡板(踢脚板)

(4).套色格

(5).衣通

(6).裤架

(7).隔板

(8).杯架

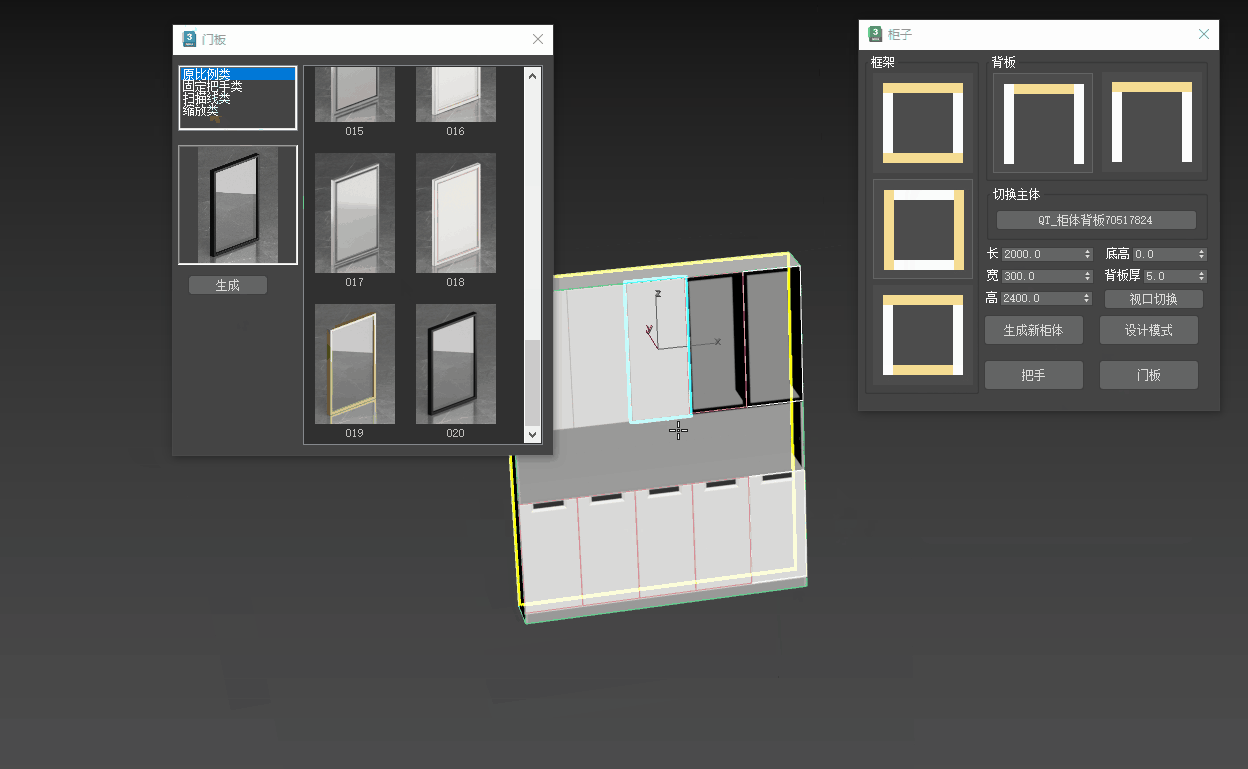

(9)配套门板库,门板可以批量替换.

(10)把手库,支持9个位置添加把手,可调节偏移量,支持横竖添加,可批量.

2.修改组

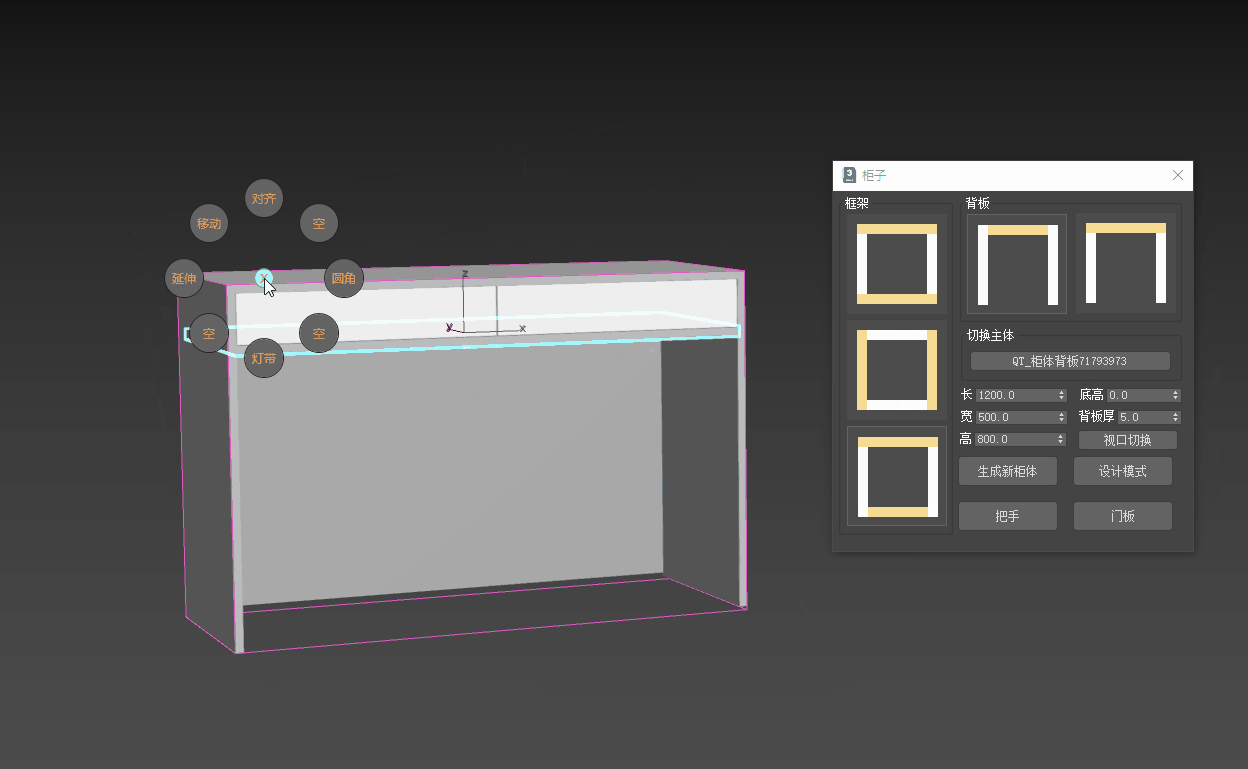

操作方法:设计模式下,按住shift键,然后鼠标单击要修改的板子,然后选择修改类型.

包含以下几种修改类型:

(1).对齐

(2).移动

(3).延伸

(4).圆角

(后续还会在扩展一些)

注意事项:

2020.2018版本会有bug.对低版本兼容性不好.如果捕捉不到柜子可转换视角再试.

生成的柜子可以二次修改(没删除外轮廓辅助框的情况下).

安装方法:将压缩包内的mzp文件拖入max,然后将hgz文件夹放到C盘根目录即可.有问题联系qq:443012173
