超强弯曲和切割

专业切片工具 v2.0 用户说明书

版本：2.0
更新日期：2026年5月31日
适用平台：支持Autodesk 3ds Max

专业切片工具 v2.0 是一款面向Autodesk 3ds Max 的高效几何处理插件/工具集，提供切片与弯曲两大核心功能，并强调两者的独立操作，避免流程耦合，提升工作灵活性。
工具适用于模型分割、变形编辑、快速原型制作、参数化建模等场景。

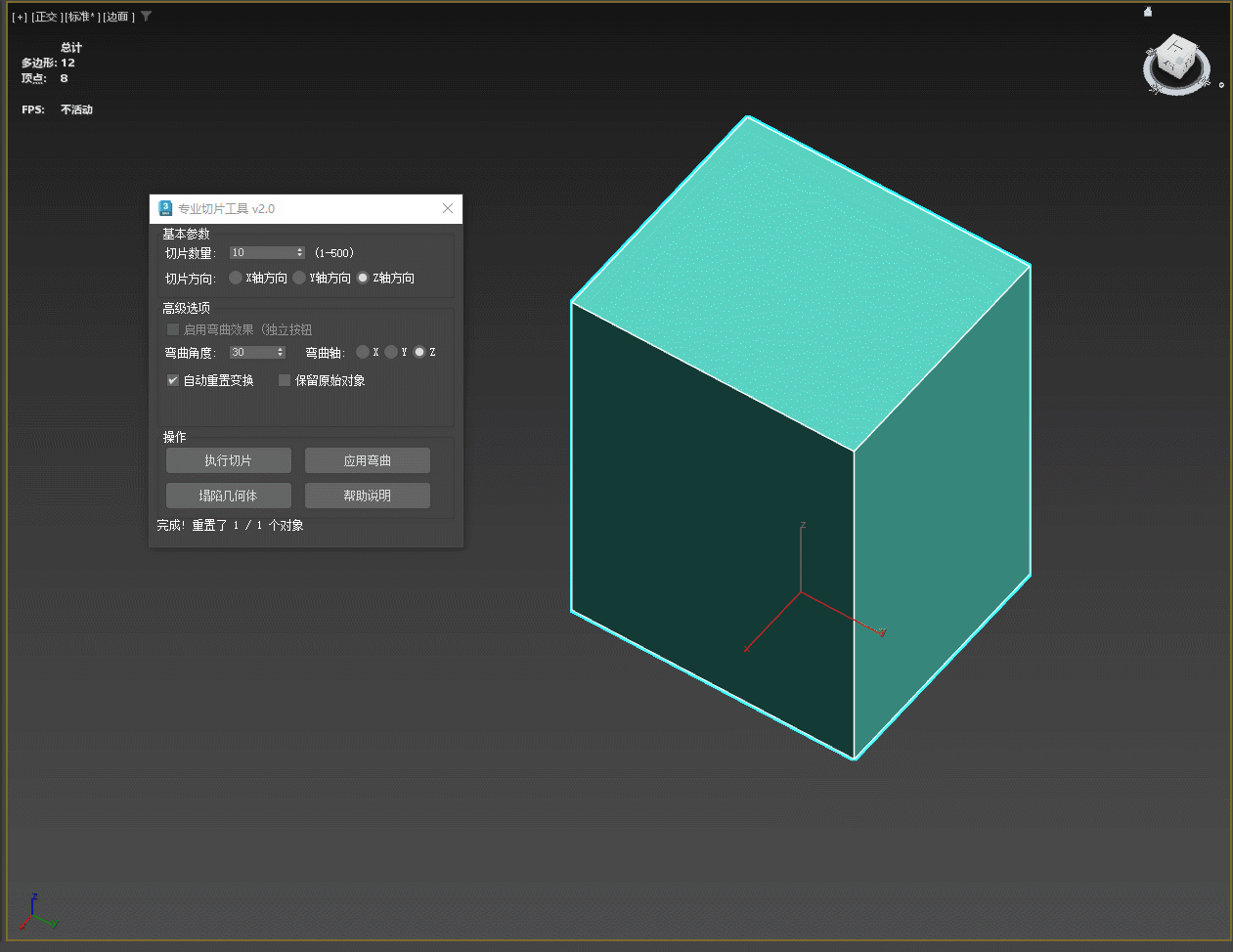

主界面分为四个区域：

参数名	类型	取值范围	说明
切片数量	整数滑块/输入框	1 ~ 500	决定模型沿指定轴方向被切割成的份数。数值越高，切片越密集。
切片方向	单选框组	X轴 / Y轴 / Z轴	选择切片平面的法线方向。例如选择 X 轴，则垂直于 X 轴方向进行等距切片。

参数/控件	类型	说明
弯曲角度	数值输入框	默认值：30。模型弯曲的总角度（单位：度）。正值和负值决定弯曲方向。
弯曲轴	单选框组	X / Y / Z。指定模型绕哪个轴进行弯曲变形（弯曲平面垂直于该轴）。
自动重置变换	复选框	若勾选，在执行“切片”或“弯曲”前，自动将目标对象的位移、旋转、缩放重置为单位矩阵，确保操作在局部坐标原点进行，避免变换干扰。
保留原始对象	复选框	若勾选，所有操作（切片、弯曲）均会复制原始对象，新对象执行操作，原始对象保持不动。若不勾选，则直接修改当前选中对象。

按钮	功能描述
执行切片	根据当前“切片数量”和“切片方向”，对选中的几何体执行切片操作。若勾选“保留原始对象”，则生成一个新的切片后对象；若启用“自动重置变换”，则先重置变换再切片。
应用弯曲	对选中的几何体应用弯曲效果。前置条件：“启用弯曲效果”按钮必须为激活状态，并且设置了有效的弯曲角度和弯曲轴。若未启用弯曲效果，该按钮不会产生变形（或提示错误）。支持与切片组合使用。
塌陷几何体	对当前选中的对象执行几何清理（如合并重叠顶点、消除退化的边/面、简化非流形结构）。常用于切片或弯曲后产生的冗余几何数据优化。
帮助说明	弹出快速帮助窗口，展示核心参数解释、快捷键和典型工作流。

状态栏明确提示 “切片与弯曲已分离，可独立操作”，设计含义如下：

例如：
先对立方体执行 Y 轴切片（数量=5），得到 5 个切片段。
再选中其中一个切片段，启用弯曲效果，设置弯曲角度=45°，弯曲轴=Z，点击“应用弯曲”——该片段独立弯曲，其余对象不受影响。

问题	解决方法
切片后看不到变化	检查“切片方向”是否与模型延伸方向垂直；尝试降低切片数量，查看断面显示。
应用弯曲无效	确认已点击“启用弯曲效果”按钮；确认当前选中的几何体有足够分段（弯曲需要较多面数支持）。
原始对象被修改了	未勾选“保留原始对象”，下次操作前请勾选该复选框。
切片或弯曲结果错位	取消“自动重置变换”并手动将物体变换归零后再操作；或启用该选项并接受重置后的位置。
