CAD表格与Excel表格相互转换方法?

2020-03-06 23:13:12 | 浏览2755次
查看完整描述 ︾

悬赏剩余时间:10小时15分15.5秒

1个回答|图文描述更容易被采纳
  • | 2020-03-06 23:13:12

    一、Excel表格插入到AutoCAD中

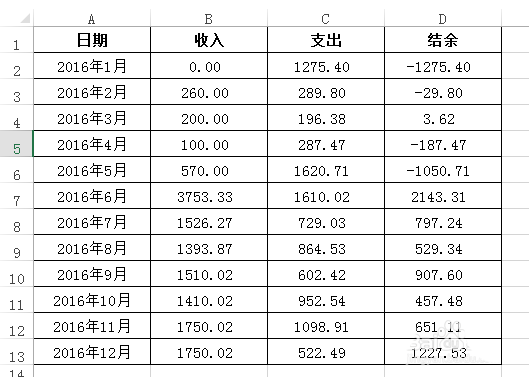

    1、准备好要插入到AutoCAD中的Excel表格,如下图所示:



    2、打开AutoCAD 2016软件,如下图所示:



    3、输入命令“TB”,回车,打开“插入表格”对话框。



    4、在“插入表格”对话框中,”插入选项“选择“自数据链接”,然后单击如下图所示的按钮,打开“选择数据链接”对话框。



    5、在“选择数据链接”对话框中,选中【创建新的 Excel 数据链接】,在弹出的“输入数据链接名称”对话框中输入名称,单击【确定】按钮。



    6、在弹出的对话框中单击如下图所示的按钮,选择要插入的Excel表格,打开。



    7、预览一下表格,没问题的话,连续单击三次【确定】按钮,关闭“选择数据链接”对话框。



    8、最后,将表格放在图纸的指定位置,完成。



    二、AutoCAD 中的表格输出为 Excel 表格

    1、要想将AutoCAD中的表格输入到Excel,首先要保证AutoCAD中的表格是真的表格,就是通过下图所示的“插入表格”对话框插入的表格。



    2、选中表格,单击右键,在弹出的右键菜单中选择【输出】选项。



    3、在打开的“输出数据”对话框中,选择保存目录,定义文件名,文件类型选择“逗号分割(*.csv)”,单击【保存】按钮。



    4、打开刚从AutoCAD中输出的Excel表格文件,如下图所示:
