  单击创建，选择几何体，对象切换为标准基本体，选择平面在场景中进行创建。









  单击修改，长度设置为1200mm，宽度设置为1500mm，长度分段设置为6，宽度分段设置为8。









  单击鼠标右键，选择转换为可编辑多边形。









  我们选择编辑几何体中的快速切片，然后打开三维捕捉，选择这最上面框选的这个点，然后拖动到下面的这个点处。









  然后双击一下，就进行了切片。









  我们使用同样的方法，将这些也进行选择切片。切片完成后，单击鼠标右键结束快速切片。









  进入到顶点级别，选择所有的顶点，单击焊接。









  进入到边级别，它就自动选择了我们进行切片的这些边。









  将鼠标放到顶点那里，执行Ctrl键单击顶点，这样它就自动选择了这些顶点。









  单击挤出，在挤出的时候左右斜方向的是进行挤出宽度的设置，在基础的过程中是不能松开鼠标的，我们先进行宽度设置，然后再是它的一个高度，向上下进行挤出高度的设置。如果不满意就继续进行设置直到自己满意为止，这时才能松开鼠标左键。









  我们选择这个顶点，单击选择修改中的相似，这样它将相似的一些顶点都进行选择了。















  我们按Ctrl键加选这个顶点，然后单击相似。









  然后使用同样的方法加选这一个顶点，然后单击相似。












  切换到顶视图，使用移动工具进行移动，移动到这样的位置。







  然后我们回到可编辑多边形这里，添加一个涡轮平滑的修改器。






  迭代次数设置为2。这样的一种感觉我们差不多就制作出来了。









  进入到边级别，它就自动选择了这样的一些边，单击挤出，将鼠标放到这个位置进行斜方向的拖动以及向上进行移动，觉得效果差不多了就可以了。















  再回到涡轮平滑，我们可以很明显的看出效果，这条线立马就出来了。









  将迭代次数设置为1，然后单击鼠标右键，选择转换为可编辑多边形，相当于再将它进行塌陷。









  进入到边，执行F4，让它以边面的形式进行显示。









  选择这条边，然后进行双击就选择了两条边，然后单击修改选择中的相似。














  单击挤出，使用我们刚刚讲解的方法将它挤出为这个样子。









  然后回到可编辑多边形，单击涡轮平滑，取消边面的方式进行显示。









  选择球体在场景中这样的位置进行创建。









  然后回到顶视图，将它的位置移动到这里。









  如果觉得它的半径有点小，就将它的半径设置为12mm，让它稍微大一点。









  选择这个球体，按住Shift键沿着X轴以实例的方式进行复制三个，单击确定。









  框选这几个球体，按住Shift键向下进行复制，实例的方式，副本数为2，单击确定。









  我们将剩余的球体也复制出来。

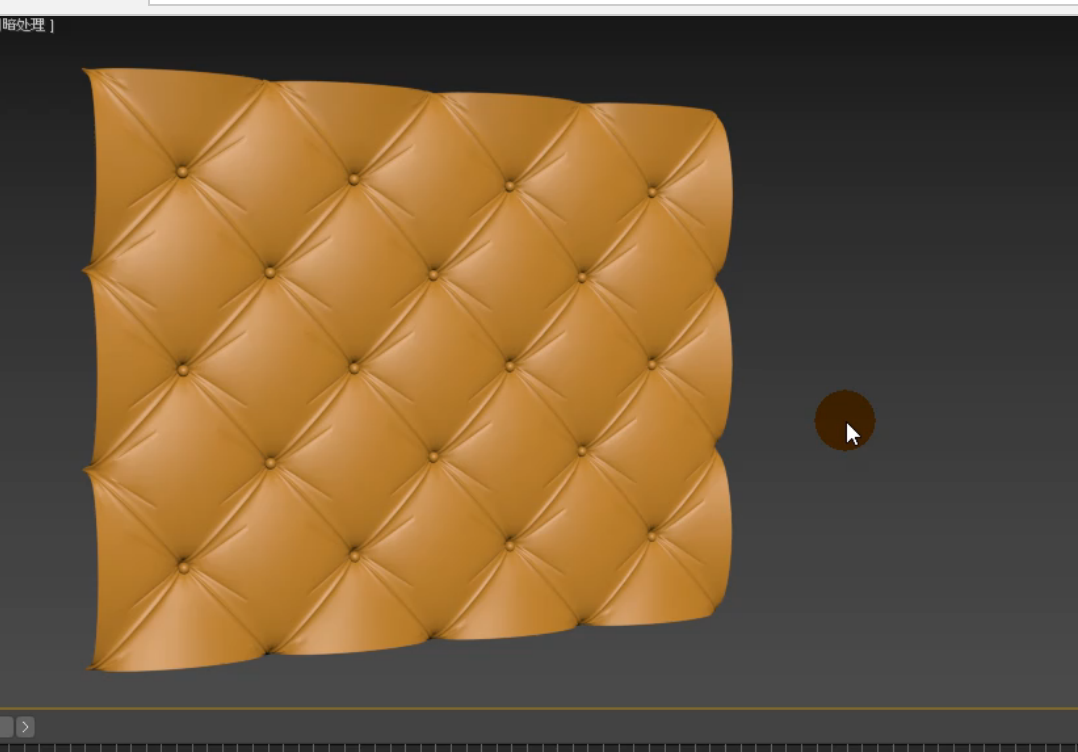

  选择所有的模型，进入到实用程序，选择塌陷，单击塌陷选定对象。
