安装教程

已修复插件安装之后打开报错

     将3DMeasureMaster_v1.14.mzp文件拖放到视口中或菜单“脚本”>“运行脚本”>点击安装

1. 转到：自定义 > 自定义用户界面 > 工具栏 > 类别“Zero”将图标按钮直接拖拽到工具栏，就是对称、材质编辑器那

遇到问题，请加群：932836781   /    748662282

3D Measure Master是一款专业的 3ds Max 插件，可让您以真正的 CAD 级精度测量场景中的任何元素。

它提供 5 种专用测量工具，可直接在 3D 空间中计算距离、角度、半径、直径和边界框——使用真实几何体而非 2D 叠加层。

所有测量数据均以可编辑的 3D 样条曲线和 TextPlus 对象的形式创建，因此它们在场景中保持完全交互性和可渲染性。
您可以全局或单独调整它们的外观，将所有数据导出为 CSV 文件，甚至可以直接渲染测量数据，用于技术可视化、建筑可视化或产品设计演示。

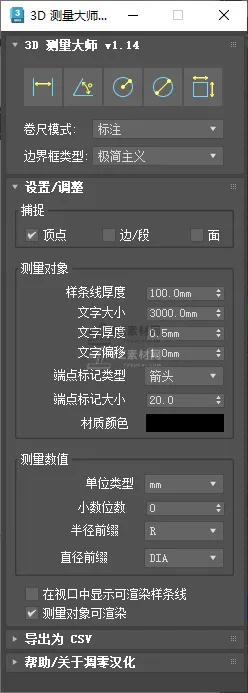

用户界面 (UI) 包含 4 个展开选项。它们从上到下依次为：
– 主工具栏
– 设置/调整
– 导出为 CSV
– 帮助/关于

我们将在以下章节中详细介绍它们。

3. 主要工具

主工具栏提供5 个专用测量工具：
卷尺、角度、半径、直径和边界框。

每个工具都具有交互性且易于使用：

1. 单击以选择场景中的一个或多个点（取决于工具）。

2. 拖动以定义表示测量值的样条曲线的投影或位置。

3. 测量结果将自动以样条曲线的形式显示，并附有显示其数值的文本。

所有工具都可以在正交视图或透视/相机视图中使用。

使用除边界框工具外的任何工具时，脚本会临时激活 3ds Max 的捕捉功能，以便您精确选择特定点或位置。您可以选择使用三种捕捉方式中的一种（顶点、边、面），但大多数情况下，仅使用顶点捕捉即可。这是默认选项。
所有测量均基于真实的 3D 空间，并遵循您当前的视图（透视或正交）。

卷尺/距离测量工具

测量三维空间中两点之间的距离或世界轴尺寸。

此工具有两种模式，您可以在“测量模式”下拉列表（主工具栏下方）中进行选择：
–尺寸（默认）。世界坐标系对齐的正交测量。–距离。直接点对点测量。方向不受限制。

用法：

1. 点击两个点来定义测量距离或尺寸。

2. 拖动以定义样条投影平面。

3. 准备就绪后，点击完成。

生成的样条曲线表示一段直线，其长度显示在上方。

角度工具

通过在空间中选取 3 个点来测量角度。

用法：

1. 点击 3 个点：第一个和第三个点定义角的两条边，第二个点定义顶点。

2. 拖动即可控制弧线和数值标签的显示位置。

3. 准备就绪后，点击完成。

该插件会自动绘制一条可见的弧线，以度为单位显示测量角度。您稍后可以在测量参数中使用“样条投影”控件调整弧线的大小。

半径工具

通过在物体的圆边上选取 3 个点来测量圆弧、圆角或圆形的半径。

用法：

1. 在圆边或曲线上点击 3 个点

2. 向内或向外拖动以定义测量对象的位置。

3. 准备就绪后，点击完成。

直径工具

测量圆形形状或表面的直径，方法是在边缘上选取 3 个点。

用法：

1. 在圆形边缘或曲线上点击 3 个点。

2. 拖动以定义样条线/文本投影。

3. 准备就绪后，点击完成。

屏幕上会出现一条直线和一个标签，显示直径值。

边界框工具

只需单击一下即可测量 3D 模型或形状的所有尺寸。
在正交视图中使用时，它将表示二维尺寸；在 3D 视图中使用时，它将表示三个尺寸。

使用方法：按下工具按钮，然后选择场景中的任意对象。

该插件会生成一个矩形或盒状的测量图，显示物体沿 X、Y 和 Z 轴的整体尺寸。
在透视视图中，测量图显示为两个相邻的盒面（距离相机最远的面）；在正交视图中，它显示为一个清晰的矩形轮廓。

您可以选择三种不同的边界框样式。这可以通过“边界框类型”下拉列表完成：

• 极简设计。仅保留必要的线条（每个维度一条）。

• 矩形。一种更经典的矩形版本。

• 多尺测量。每个尺寸均采用独立的尺带式测量。

4. 设置/全局调整

“设置”面板允许您定义所有影响每个测量对象外观和行为的全局参数。
这些参数会立即影响场景中现有的和新建的测量对象。

您可以调整以下设置：

样条曲线厚度
控制所有测量的线宽。

文本大小：
TextPlus 值标签的整体大小。

文本厚度：
TextPlus 网格的挤出量。

文本偏移量：
文本与测量样条曲线之间的距离。

端点标记类型：
端点标记是定义测量样条曲线端点的三维形状。
您可以从以下四种样式中选择：箭头、球体、立方体或无。

末端标记尺寸
调整标记的 3D 尺寸。

测量材料颜色：
设置所有测量对象使用的颜色。它由全局材质驱动。

单位类型
切换：可在米、厘米、毫米、英尺（十进制）、英寸（十进制）、英尺+英寸（1/8英寸分数）或英寸（1/8英寸分数）之间切换。此切换独立于3ds Max全局单位系统。

小数位数
定义数值的精度（0 到 2 位小数）。

半径前缀
选择“半径”一词的显示方式（R、r.、rad），位于半径值之前。

直径前缀
选择“直径”一词的显示方式（DIA、d.、diam.），并在其后加上直径值。

在视口中显示可渲染样条线
切换样条线视口渲染可见性。

可渲染测量切换 全局
启用或禁用所有测量对象的渲染。

5. 逐项参数

每个测量值都可以有自己的一组参数。
从场景中选择一个测量值，即可独立于全局设置编辑其属性。

可用参数：

样条曲线投影距离
定义样条曲线从参考平面投影的距离。对于角度，它定义圆弧的大小（半径）。
此参数不适用于边界框类型。

样条曲线厚度
，即该特定测量值的线宽。

匹配相邻测量值
此按钮可调整所选测量样条曲线，使其与最近测量对象的样条曲线投影长度相匹配。相邻测量对象是指至少有一个共同起点或终点的测量对象。

文本大小，
即数值标签的字体比例。

文本字距调整：
字符之间的间距。

多行文本中各行之间的行
间距。（请参阅下方的自定义文本说明）

文本偏移量：
标签与样条曲线段之间的距离。

测量备注：
您可以在文本框中输入其他注释或描述，这些内容将以 3D 文本的形式显示在测量值下方。您可以
使用上文所述的文本偏移、行距和字距调整参数来调整这些文本的外观。

备注替换数值：
如果选中此选项，测量值将被隐藏，仅显示自定义备注。

锁定/解锁变换功能
可防止测量对象意外移动或旋转。
在某些情况下，您可能需要暂时解锁对象变换。例如：
有时您可能需要稍微调整测量对象的位置，以防止其与场景中的其他对象重叠。

更新测量值：
在对象或场景更改后重新计算并刷新数值。
如果您想将测量对象链接到场景对象，然后缩放该对象，此功能非常有用。此时，您可以按下此按钮来更新测量值。

这些逐小节控制功能允许您单独自定义关键尺寸，而不会影响场景的其余部分。

6. 导出为 CSV 文件

“导出到 CSV”功能允许您通过清晰有序的表格管理场景中的所有测量值，并导出其值以供外部使用或记录。

当您在场景中选择一个或多个测量对象时，表格中相应的项目将以黄色突出显示。

该表格包含2 列：

标签：测量名称或描述（可编辑）。
值：当前数值结果，包括其测量单位。

您可以在此面板中直接执行以下操作：

编辑标签：
点击标签单元格，即可重命名或描述每个测量值。这有助于识别场景中的特定距离、部件或对象。

删除选定的尺寸
选择一行或多行，然后按Delete键，即可从列表和 3ds Max 场景中删除这些尺寸。

刷新操作
会重新加载场景中的当前测量值。

导出为 CSV
单击“导出 CSV”生成一个以逗号分隔的文件，其中包含所有测量数据（标签和值）。

导出的文件与Microsoft Excel、Google Sheets或OpenOffice Calc等电子表格和文档软件完全兼容，使您可以创建详细的技术报告、验证尺寸或与客户和合作者共享信息。

所有导出的值均包含全局设置中定义的当前单位和精度。

7. 其他考虑因素

测量图层所有测量对象都会自动放置在名为“测量
”的专用图层中。每个单独的测量对象又放置在其自身的图层中，该图层是“测量”图层的子图层。这样，您可以完全控制场景中每个测量对象的可见性和渲染性。

将对象作为 3ds Max 组进行测量。
此脚本生成的每个 3D 测量结果都由一组原生 3ds Max 对象（样条线、TextPlus、辅助对象、网格）组成，这些对象被收集到一个标准的 3ds Max 组中，并具有专用的自定义属性/参数。
我们强烈建议不要以任何方式修改或更改这些组。这样做可能会导致意外行为或破坏脚本的功能。

单次测量参数过时或无法正常工作
有时您可能会在场景中发现一些测量对象存在损坏或缺失的特征。这些对象很可能是使用旧版本脚本创建的，与最新版本不完全兼容。
从 1.12 版本开始，3D Measure Master会在需要时自动检测并更新这些旧版本对象。
